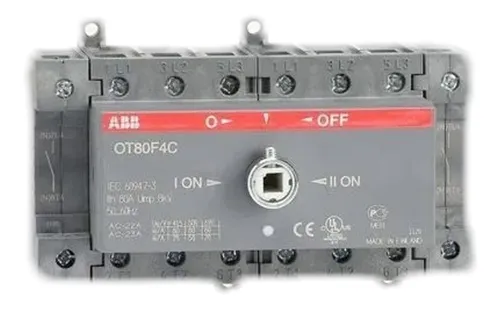

Conmutadora Abb 4x 80a 2v 1-0-2 Fondo Sin Manija

Descripción

Dimensiones
Ancho neto del producto:140mm _
Altura neta del producto:92mm _
Profundidad/longitud neta del producto:85mm _
Peso neto del producto:0,7 kg

Técnico
Corriente operativa nominal AC-21A (I e ):(380 ... 415 V) 80 A
(500 V) 80 A
(690 V) 80 A
Corriente operativa nominal AC-22A (I e ):(380 ... 415 V) 80 A
(500 V) 80 A
(690 V) 80 A
Corriente operativa nominal AC-23A (I e ):(380 ... 415 V) 75 A
(500 V) 58 A
(690 V) 20 A
Potencia operativa nominal AC-23A (P e ):(380 ... 415 V) 37 kW
(500 V) 37 kW
(690 V) 18,5 kW
Corriente térmica convencional de aire libre (I th ):q = 40 ° C 80 A
Corriente Térmica Convencional (I la ):Completamente cerrado 80 A
Tensión nominal soportada por impulso (U imp ):8 kV
Tensión de aislamiento nominal (U i ):750 V
Voltaje operacional clasificado:750 V
Corriente nominal de resistencia a corto plazo (I cw ):por 1 s 1.5 kiloamperes rms
Pérdida de potencia:4,5 W
Grado de contaminación:3
Color de la manija:Negro
Tipo de manija:Mango y eje no incluidos.
Posición del cuarto polo:Lado derecho
Cuarto Tipo de Polo:Conmutado - Función simultánea
Interruptores Mecanismo de funcionamiento:Mecanismo en la parte superior del interruptor
Distancia entre fases:Estándar
Posición de los terminales de línea:Arriba hacia adentro - hacia abajo, hacia abajo - Arriba hacia afuera
Modo operativo:Frente operado
Tipo de montaje:Base de montaje
Número de polos:4 4
Sección transversal del cable:1,5 ... 35 mm²
Grado de protección:Frente IP20
Técnica UL / CSA
Clasificación de potencia UL / CSA:(según UL 200 V) 20 Hp
(según UL 208 V) 20 Hp
(según UL 240 V) 20 Hp
(según UL 480 V) 40 Hp
(según UL 600 V) 40 Hp
