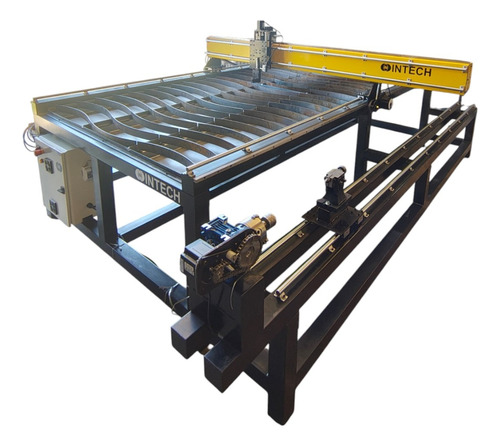

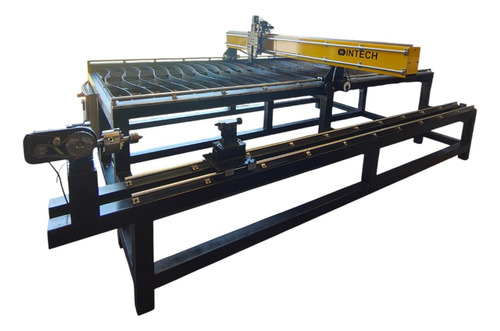

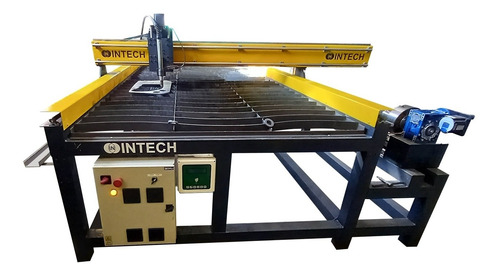

Pantógrafo Router Plasma Cnc Intech Cuarto Eje Acero Chapa

Descripción

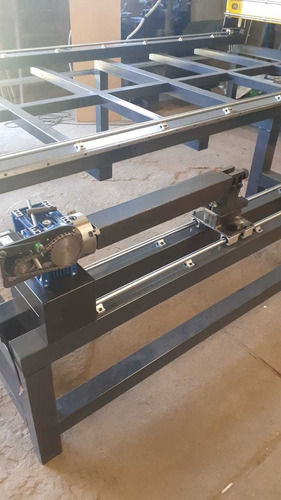

Nota El precio indicado incluye cuarto eje.
Nota: El precio indicado incluye Control de altura (THC)
Nota: El precio indicado incluye mesa de sacrificio ranurada
Nota: El precio indicado no incluye fuente

El pantógrafo CNC (Control Numérico Computarizado) es una máquina herramienta utilizada para el corte de una gran variedad de materiales.

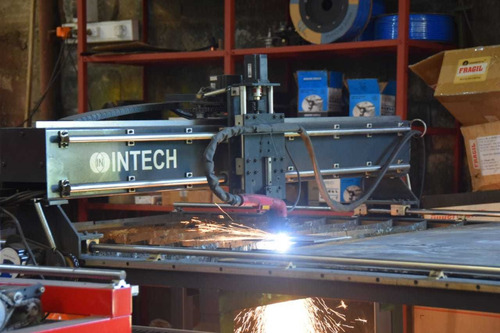

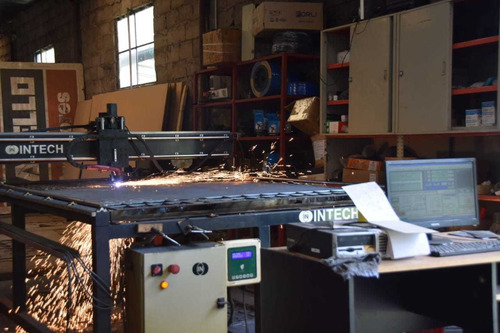

Cuando se utiliza con la fuente de plasma, puede cortar una amplia gama de materiales metálicos. En particular, este equipo se puede obtener con dos configuraciones, una para poder cortar aceros de hasta 5 mm de espesor y otra para poder cortar hasta 25 mm de espesor.

La mecánica del presente equipo es sumamente robusta y con un muy bajo juego mecánico lo que le brinda un andar suave y alta precisión en el corte.

Se ha incluido la opción transmisión por cremalleras que será descripta dentro de los siguientes ítems.

Se describen a continuación las principales características del equipo:

o Electrónica:
o Marca Leadshine Original.
o Doble Driver para eje Y.
o Placa preparada para cuarto eje.
o Gabinete estanco con parada de emergencia.
o Se entrega CPU reacondicionado – No incluye periféricos.
o Software MACH3

• Motorización:
o Motores Leadshine NEMA 34 en Ejes X, Y, y Z.
o Doble motorización en eje Y (traslado del puente).
• Transmisión:
o Transmisión por cremalleras y Piñón. En ejes x e y.
o Reducción 3 a 1 para lograr mayor precisión.
o Transmisión por tornillo de bolas recirculantes en eje Z.
• Guías:
o Guías lineales de bolas recirculantes. Diámetro de barras 20 mm de acero para rodamientos con dureza superior a 60 HRC.
o 4 Bujes de bolas recirculantes por cada eje.
o Velocidad de traslación:
o La velocidad de traslación del equipo es de 5 metros por minuto.
o Se puede aumentar quitando la reducción de 3 a 1, pero 5 metros minuto es aceptable para la gran parte de las aplicaciones.
o Color del equipo:
o Se entrega a pedido del cliente. Usualmente gris o rojo.

A) Opcional – Control de altura (THC)

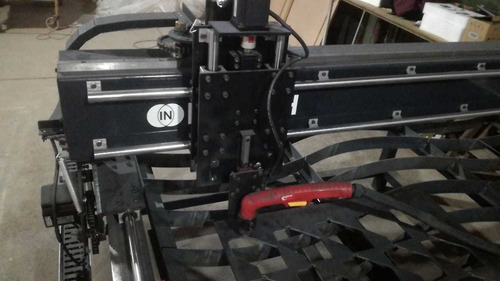

El control de altura, también conocido como THC (Torch Height Control), sirve para variar de forma autónoma mientras corta la distancia entre la pieza y la torcha de plasma. Esto es importante ya que al cortar las chapas, como consecuencia del calor aportado en el corte, las mismas tienen a doblarse, produciendo una variación de la distancia entre la misma y la torcha de corte.

La distancia en entre la chapa y la torcha de corte debe mantenerse lo más estable posible ya que existe una distancia donde el corte es óptimo, otra donde el consumible se gasta de manera precipitada y finalmente otra donde directamente no se llega a producir el corte.

Este control permite la modificación de parámetros durante el corte y también permite realizar la detección del cero de la pieza.

B) Plazos de fabricación y condición de entrega:

El plazo de fabricación es de 45 días luego de realizada la compra.

Se puede retirar sin costo desde la fábrica de Intech en la ciudad de 9 de Julio, provincia de buenos aires, teniendo la ventaja de que podemos brindarle una capacitación presencial y prueba del equipo en forma gratuita.

C) Puntos destacables

o Guías de bolas recirculantes en los tres ejes de 20 mm de diámetro.
o Muy bajo mantenimiento ya que no presenta correas.
o Stock permanente de repuestos.
o Somos fabricantes, ubicados en la ciudad de 9 de julio.
o Estética del equipo configurable de acuerdo a gusto del cliente para que quede a tono con el resto de la planta del mismo.
o Se entrega el puente con reforzado.

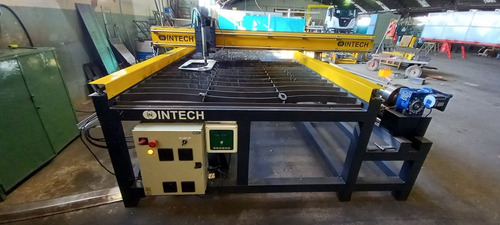

o Se entrega la mesa ranurada para corte por plasma .

D) Esta línea de Pantógrafos CNC marca Intech se puede adquirir en las siguientes área útiles de trabajo:
o 1,3 x 1,8 metros (media placa) / Transmisión a cremalleras
o 1,3 x 2,5 (media placa extendida) / Transmisión a cremalleras
o 1,5 x 1,5 metros (media chapa) / Transmisión a cremalleras
o 1,5 x 3,0 (Chapa Completa) / Transmisión a cremalleras
