Modulo Lm2596 Step-down Cc/cv Fuente Carga Batería Pack X 50

Descripción

/// QUÉ INCLUYE ///

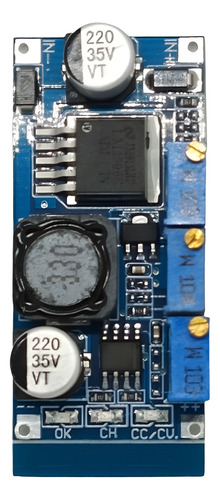

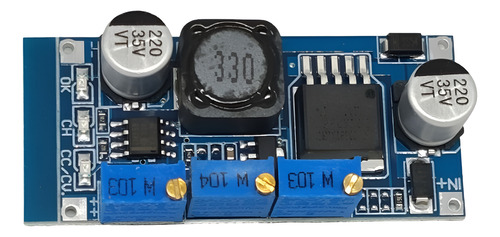

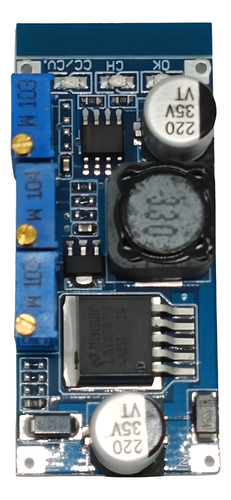

- Módulo Regulador Step-Down LM2596S DC-DC 1.3V-35V Fuente de Carga de Alta Precisión.
- PACK de 50 UNIDADES.

_______________________________________________________

/// DESCRIPCIÓN ///

- Este regulador es perfecto para quienes buscan estabilidad y eficiencia energética en sus dispositivos electrónicos.

- ¡Asegura una regulación precisa y evita fluctuaciones de voltaje!

- Este módulo regulador LM2596 es ideal para aplicaciones de corriente constante y voltaje constante (CC/CV), proporcionando una solución confiable para múltiples usos electrónicos.

- Rango de voltaje: 1.25V - 30V
- Corriente de salida: Hasta 3A
- Usos recomendados:
- Fuente/controlador de corriente para diodos LED o láser
- Cargador de baterías (litio, níquel-cadmio, hidruro metálico) -
- Regulación de paneles solares para carga de baterías
- Fuente de corriente/voltaje en diversos proyectos electrónicos.

_______________________________________________________

/// ESPECIFICACIONES ///

• Módulo de corriente constante reductora no aislada, voltaje constante
• Rectificación: rectificación no síncrona
• Voltaje de entrada: 5V a 35V • Voltaje de salida: 1.25V a 35V
• Frecuencia de conmutación, 150 KHZ
• Ondulación de salida: 50 mv (máx.) 20 m de ancho de banda
• Corriente máxima de
salida: 3A (si la salida supera los 15W, se requiere disipador de calor)
• Rango de corriente constante: hasta 3A (ajustable)
• Potencia de salida: hasta 15 W con refrigeración natural, 25 W con disipador de calor
• Eficiencia de conversión: hasta el 92%
• Aumento de temperatura a plena carga: 45 grados
• Corriente sin carga: típicamente 10 mA (interruptor de 12 V a 4,2 V)
• Regulación de carga: 0,5%
• Regulación de voltaje: 2.5%
• Velocidad de respuesta dinámica: 5% 200uS

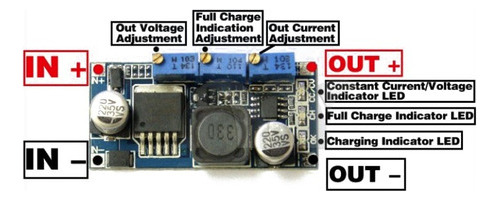

• Dirección de ajuste del potenciómetro: en el sentido de las agujas del reloj para aumentar, en el sentido contrario a las agujas del reloj para disminuir
• Indicadores: CC/CV LED rojo: Carga en modo de corriente constante; CH LED azul: Completamente cargado; OK LED rojo: Carga en modo de voltaje constante
• Protección contra cortocircuitos de salida
• Sin protección de polaridad inversa de entrada, tome nota de las especificaciones de voltaje de entrada o coloque un diodo de protección de polaridad inversa de entrada en serie.
• Temperatura de funcionamiento: Grado industrial (-40 ° C a + 85 ° C) (si la temperatura ambiente supera los 40 ° C, reduzca la potencia o agregue un disipador de calor)
• Tamaño: 48 mm x 23 mm x 11 mm

- Módulo regulador LM2596 CC / CV como controlador LED de corriente constante:
• Asegúrese de la corriente de funcionamiento y el voltaje máximo de funcionamiento del LED que impulsará
• Ajuste el potenciómetro de voltaje constante CV para establecer el voltaje de salida al voltaje de funcionamiento máximo del LED, preferiblemente sin una carga conectada
• Use el multímetro en una escala de corriente de 10 a para medir la corriente de cortocircuito de salida y ajustar el potenciómetro de corriente. Para asegurarse de que la corriente de salida a la corriente de funcionamiento esperada del LED.
• Conecte el LED al módulo y pruebe.
• El módulo puede accionar varios LED en serie, en paralelo o en cadenas en serie/paralelo, con la condición de que la tensión y la corriente máximas de la cadena no superen la tensión de salida máxima de 30 V y la corriente de salida máxima de 3 A del módulo de controladores.

- Módulo regulador LM2596 CC/CV como cargador de batería:
• Asegúrese del voltaje de carga y la corriente de la batería que necesita cargar.
• Ajuste el potenciómetro de voltaje constante CV para establecer el voltaje de salida al voltaje de funcionamiento máximo del LED, preferiblemente sin una carga conectada
• Use el multímetro en una escala de corriente de 10 a para medir la corriente de cortocircuito de salida y ajuste el potenciómetro de corriente. Para asegurarse de que la corriente de salida a la corriente de funcionamiento esperada del LED.
• El valor predeterminado de la corriente de la lámpara de transferencia de carga (CH) es 0,1 veces la corriente de carga (valor de corriente constante). Para el ajuste de la corriente de la lámpara, gire el ajuste del potenciómetro Charging Convert en el medio.
• Conecte las salidas del módulo a la batería e intente cargar.

- Aplicaciones:
• Controlador de corriente constante de diodo láser o LED de hasta 3 A
• Cargador de batería de litio
• Cargador de batería de níquel-cadmio o hidruro metálico de níquel de 4 V, 6 V, 12 V
o 24 V
• Alta eficiencia de conversión cuando se usa con una entrada de batería de 12 V
• Voltaje ajustable o fuente de corriente
• Dispositivos de atenuación
• Regular la salida de paneles solares y turbinas eólicas
