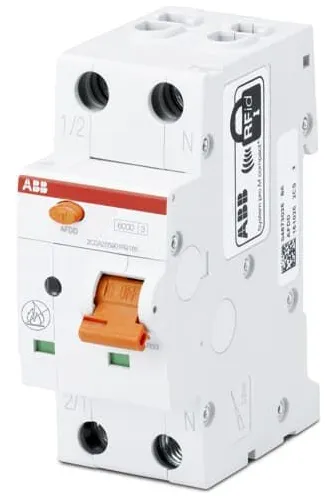

Detector De Fallas De Arco 40 A Protecc. Sobretensión 275v

Descripción

Información general
Tipo de producto extendido:S-ARC1 C40
ID del Producto:2CSA255901R9404
EAN:8012542373919
Descripción del catálogo:S-ARC1 C40 Dispositivo de detección de fallas de arco integrado con MCB
Descripción larga:S-ARC1 es un dispositivo de detección de fallas de arco (AFDD) 1P+N con MCB integrado en dos módulos, para la protección contra corrientes de cortocircuito, sobrecarga, fallas de arco a tierra, fallas de arco en paralelo y fallas de arco en serie.
Categorías
Productos » Productos y sistemas de baja tensión » Productos de riel DIN modular » Protección contra fallas de arco AFDD Dispositivos de detección de falla de arco con protección contra sobrecorriente integrada - AFDD+MCB
Imagen anteriorImagen siguiente

S-ARC1 C40 - imagen 0
S-ARC1 C40 - imagen 1
S-ARC1 C40 - imagen 2
S-ARC1 C40 - imagen 3
S-ARC1 C40 - imagen 4
S-ARC1 C40 - imagen 5
Próximo
+
Accesorios
Técnico
Normas:CEI/EN 62606
CEI/EN 60898-1
Característica de disparo:C
Tensión nominal (U r ):230 V
Voltaje operativo nominal:230...240 V CA
Tensión nominal de aislamiento (U i ):500 V
Tensión soportada de impulso nominal (U imp ):4 kV
Voltaje de prueba dieléctrica:2,5 kV
Tensión nominal soportada de impulso primario:4 kV
Tensión auxiliar CA/CC:230 V
Tipo de voltaje de entrada:C.A.
Corriente nominal (I n ):40A
Capacidad nominal de cortocircuito:6kA
Capacidad máxima nominal de corte en cortocircuito (I cu ):7,5 kA
Capacidad nominal de ruptura residual :6000A
Corriente nominal de cortocircuito condicional (I nc ):7,5 kA
Capacidad nominal de interrupción de cortocircuito de servicio (I cs ):6kA
Frecuencia nominal (f):50...60 Hz
Pérdida de potencia:6,2 vatios
Conexión de la fuente de alimentación:Arbitrario
Indicación de posición de contacto:Rojo ENCENDIDO / Verde APAGADO
Clase de limitación de energía:3
Resistencia eléctrica:10000 ciclo
Resistencia mecánica:20000 ciclo
Número de polos:2
Número de postes protegidos:1
Número de espacios modulares por riel DIN:2
Característica de funcionamiento:Instantáneo
Categoría de sobrevoltaje:tercero
Posición de los terminales neutros:Bien
Par de apriete:2,8 N·m
Tipo de accesorio:Contacto auxiliar| Contacto auxiliar/señalización| Disparo de derivación| Disparador de mínima tensión| Liberación por sobretensión
Tipo de actuador:Toggle - Grupo de aislamiento II, naranja RAL 2004, precintable en posiciones ON-OFF
Tipo de vivienda:Grupo de aislamiento I, RAL 7050
Tipo de montaje:en carril DIN EN 60715 (35 mm) mediante clip de montaje
Tipo de terminal de tornillo:Terminal de elevación de cilindro bidireccional a prueba de fallas
Incluye:Interruptor de protección contra incendios
Posición de montaje:Cualquier
Accesorios disponibles:Sí
Posición de montaje de los accesorios:Bien
Número de baterías:0
Tamaño del cable:25 mm²
Capacidad de conexión:Embarrado 10 mm²
Rígido 1…25 mm²
Flexible 1…16 mm²
Longitud de pelado de cables:12mm
Tipo de terminal:Terminales de tornillo
Ambiental
Temperatura ambiente:Funcionamiento -25 ... 55 °C
Almacenamiento -40 ... 70 °C
Temperatura del aire ambiente de referencia:30 ºC
Grado de protección:Terminales IP20
Carcasa IP40
Grado de contaminación:2
Condiciones ambientales:28 ciclos
con 55 °C / 90-96 %
y 25 °C / 95-100 %
Resistencia a las Vibraciones acc. según CEI 60068-2-6:0,2 mm o 5 g - 20 ciclos a 5…150 Hz
Resistencia a los golpes acc. según CEI 60068-2-27:30g / 2 descargas / 13 ms
Estado RoHS:Siguiendo la Directiva de la UE 2011/65/UE
Dimensiones
Ancho en número de espacios modulares:2
Ancho neto del producto:0,035m _
Altura neta del producto:0,085m _
Profundidad/longitud neta del producto:0,069m _
Peso neto del producto:0,180 kg
Profundidad incorporada ( t 2 ):69mm
