Presostato Controlador De Aire A Presión 0.1 Mpa / 4mpa

Descripción

Shanghai YuanYi Control Factory Co. , Ltd.

Resumen del producto:

El controlador de presión tipo YWK-50-C es un interruptor eléctrico que puede hacer que el circuito se cierre o se abra después del cambio de presión. Se puede usar para controlar el tanque de agua a presión, el tanque de agua caliente, el compresor de aire, etc.
Interruptores de presión marina
Modelo: YWK-50-C
Interruptores de presión
Modelo: YWK-50
Los sensores de YWK-50-C y YWK-50 son
tipo de diafragma, pueden ser adecuados para el aire,
vapor y otro medio fluido. El conjunto

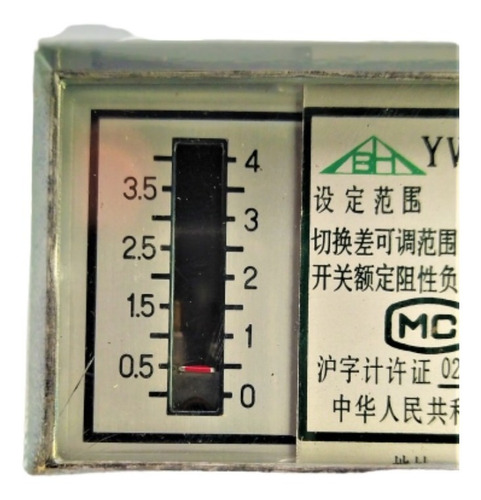

El punto del interruptor es ajustable, y el
el rango ajustable es de 0.1 MPa a 4Mpa.
La carcasa del interruptor es de aluminio y
impermeable.
YWK-50-C: carcasa de aluminio, resistente al agua
y adecuado para marino
YWK-50: prensado en polvo tipo fenol
carcasa de plástico, tipo general
Función de conmutación:
Microconmutador SPDT
Terminales 1-3: contactos cerrados
en la presión creciente
Terminales 1-2: Contactos abiertos
en la presión creciente
Lámpara: ¢ 12 usado para marina
o tres núcleos
¿ Rendimiento técnico principal
Temperatura ambiente
-25 ¿ ~ + 55 ¿
Clase de protección :
YWK-50-C: IP44
YWK-50: IP40
Vibraciones
YWK-50-C: 2 ~ 25 HZ 1.6 mm
25 ~ 100 HZ 40 m / s 2
YWK-50: 10 ~ 60 HZ 0.075 mm
60 ~ 150 HZ 10 m / s 2
Calificación eléctrica :
AC 380V 3A (resistencia)
DC 220V 0.25A (resistencia)
Repetibilidad :
Puede ver el formulario de fecha de característica
El medio cargado no tiene efecto de corrosión en latón, 1Cr18Ni9Ti inoxidable soldadura de acero y estaño-plomo
Cambio de diferencia de presión ajustable
MAS INFORMACION REFERIRSE A :
shyuanyi
¿ Configuración de los puntos de conmutación Utilice el husillo de rango para establecer el punto de conmutación superior o inferior en el diseño con diferencia de presión de conmutación fija . El opuesto es determinado por la diferencia de presión de conmutación fija. En diseños con diferencia de presión de conmutación ajustable. Utilice el husillo de rango para establecer el punto de conmutación inferior, luego use el husillo diferencial para establecer el punto de conmutación superior agregando la diferencia de presión de conmutación deseada. Al girar el eje de rango en el sentido contrario al de las agujas del reloj, se desplazan ambos puntos de conmutación hacia arriba. Girando el husillo diferencial en el sentido contrario a las agujas del reloj se desplaza solo el punto de conmutación superior hacia arriba, es decir, la diferencia de presión de conmutación (distancia entre la conmutación superior e inferior) puntos) aumenta.
Main Technical Specification:

Control range Adjustment range of differential gap Error of set value
(Mpa) Error of repeatability
(Mpa) Remark
min switching differential max switching differential
-0.1~0 =0.006 =0.028 ±0.004 ±0.003 The controlled meidum is not corrosive to brass, stainless steel and Sn-cu solder
0~0.1 =0.006 =0.028 ±0.004 ±0.003
0~0.2 =0.01 =0.08 ±0.008 ±0.006
0~0.3 =0.025 =0.1 ±0.012 ±0.008 The controlled meidum is not corrosive to brass, lead,bronze, stainless steel and Sn-cu
0~0.5 =0.03 =0.1 ±0.02 ±0.008
0~0.8 =0.07 =0.25 ±0.032 ±0.015
0~1.0 =0.07 =0.25 ±0.04 ±0.02
0~1.5 =0.1 =0.28 ±0.06 ±0.025 The controlled meidum is not corrosive to brass, lead, stainless steel and Sn-cu solder
0~2.0 =0.12 =0.3 ±0.08 ±0.035
0~3.0 =0.15 =0.5 ±0.12 ±0.05
0~4.0 =0.25 =0.6 ±0.16 ±0.07
Contact capacity:AC380V 3A / DC220V 2.5A

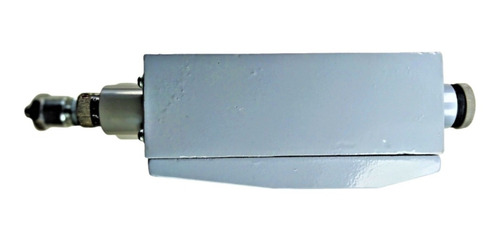

Controlador de presión marina YWK-50-C
Especificación técnica
Rango de control: -0.1 ~ 0.0 ~ 0.1.0 ~ 0.2.0 ~ 0.3.0 ~ 0.5.0 ~ 0.8.0 ~ 1.0,0 ~ 1.5.0 ~ 2.0.0 ~ 3.0.0 ~ 4.0 Mpa
Capacidad de contacto: AC380V 3A, DC220V 2.5A
Proteccion: IP44
Código hs: 9026209000
Dimensión: 224 x 104 x 57 mm
Peso: 2.5Kg
Solicitud: Gas, vapor, líquido
Tiempo de espera: Stock disponible
Certificado: ABS, BV, CCS, DNV, GL, LR, KR, NK, RINA, RS
CODIGO : MC 02230136

Garantía del vendedor: 60 días
