Modulo Cabezal Laser Tree Con 10w Opticos Asistencia De Aire

Descripción

- Penta Dynamic SRL -

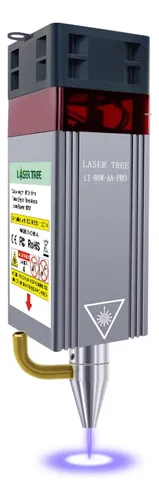

Módulo Láser LT-80W-AA-PRO


El kit consta de las siguientes partes:

- Modulo laser de 80W (10W ópticos)
- Vidrio protector de repuesto
- Carcasa para protección ocular
- Placa metálica deslizable para ajustar la altura del láser (tornillos incluidos)
- Placa adaptadora de terminales de cables
- Placas patrón para ajustar la altura del láser (3 unidades)
- Cable de 3 pines para alimentación del módulo
- 2 llaves allen





Cuál es la diferencia entre la versión normal y la versión PRO?

La versión PRO tiene una boquilla de inyección de aire mejorada con respecto a su antecesora. La diferencia está en el nuevo diseño hidrodinámico, que optimiza el uso del aire. Utilizando el mismo compresor, la nueva versión logra una mayor velocidad del flujo de aire.



Descripción del producto

El modulo laser puede utilizarse de dos maneras:

Modo 1:

Sistema de asistencia con aire: Cuándo se realizan trabajos de corte con láser, se utiliza un pequeño compresor para inyectar aire comprimido a través de la boquilla, mejorando la performance de corte y reduciendo las marcas de quemaduras. Se puede quitar la asistencia de aire para realizar trabajos que no requieran corte, por ejemplo grabados. Este kit no viene con el compresor incluido, debe adquirirlo aparte, se utilizan por lo general compresores de pecera.

Compresor de aire recomendado: 0.027kPa, 27L/min
Diametro externo de la boquilla de aire: externa 6mm; interno: 3.5mm
Diametro de la maguera de aire requerida: externa 8 mm; interna: 6 mm




Modo 2:

Cubierta protectora: Puede filtrar eficientemente la luz azul, pudiendo trabajar sin utilizar gafas protectoras. Se recomienda utilizar este modo cuando se realizan trabajos de grabado.


Características que destacan por sobre otros módulos de 80W:


1- Graba directamente acero inoxidable pulido a espejo. No es necesario pintarlo de negro.

2- Alta velocidad de grabado: en acero inoxidable 304, hasta 30mm/s con distancia focal de 45mm.


3- Excelente performance de corte: corta a través de 8-10mm de fenólico en una pasada, a una velocidad de 1.5mm/s, con distancia focal de 45mm.



Sobre el diodo:

Diodo doble haz combinado de altísima calidad, 20.000 horas de uso.

Ancho de onda: 450nm

Entrada: 12V DC, 3.2A

Soporta modulación PWM


Materiales que corta y/o graba:

Cerámicas, Huesos, MDF, Vidrio recubierto, acrílico negro, madera contrachapada, fenólico, acero inoxidable (pulido a espejo o esmerilado), piedra, bambú, cuero, caucho, madera sólida, etc







Tabla de referencia de corte, para madera laminada (fenólico), potencia 100%

Espesor Pasadas Velocidad
2mm 1 7.5 mm/s
3mm 1 6 mm/s
4mm 1 4.5 mm/s
4mm 2 8 mm/s
5mm 1 3.5 mm/s
5mm 2 6 mm/s
6mm 1 3 mm/s
6mm 2 5 mm/s
8mm 1 1.5 mm/s
8mm 2 2.8 mm/s
8mm 3 4 mm/s
10mm 2 1.5 mm/s
10mm 4 4 mm/s


Tener en cuenta que para MDF, al ser más blando, se pueden utilizar mayores velocidades de corte.




Materiales que NO corta y/o graba:

No puede grabar: materiales azules, violetas, blancos o transparentes. Aluminio sin una capa de recubrimiento de óxido.

Potencia efectiva de salida: 80W (10W de potencia óptica)


Diodo Láser Dual con tecnología de compresión de haz:

Un solo modulo posee dos diodos láser. La potencia óptica de cada uno es de 5W. Con la tecnología de haz combinado, la potencia del módulo pasa a ser el doble y la calidad del haz es igual de buena que un diodo simple
Para un módulo láser, el ancho del haz es un parámetro extremadamente importante a la hora de cortar y grabar.
Con el objetivo de ganar el mercado en su segmento, Laser Tree utilizó dos diodos de altísima calidad, con tecnología de haz comprimido y combinado.


Qué necesita para poder armar una máquina de corte láser usted mismo?

A este kit usted debería agregarle una placa controladora para los motores paso a paso y control del láser (GRBL, Mach3, CNC Shield V3, etc.)

Garantía del vendedor: 2 meses
