Características principales

MarcaMikroElektronika
Modelo4-20mA Click

Descripción

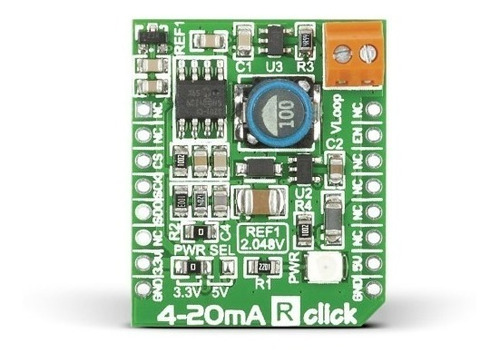

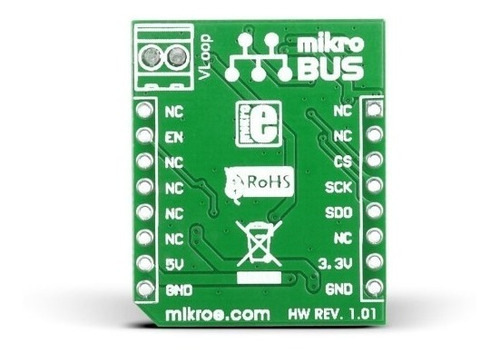

Módulo 4-20 mA R click

- Realizamos factura A o B

El módulo 4-20 mA R Click ™ es una tarjeta add-on en formato mikroBUS ™, que sirve como receptor en un estándar de bucle de corriente de 4-20 mA.

Cuenta con el monitor de derivación de corriente INA196, un MCP3201 12-bit ADC, así como también el convertidor elevador DC/DC TPS61041.

Se recibe la corriente de salida (4-20 mA) desde el transmisor y la convierte en una tensión (0.4-2V). Esta tensión es convertida en una señal de datos de 12 bits en el convertidor A/D MCP3201 A y se envía a través de líneas mikroBUS ™ SPI.

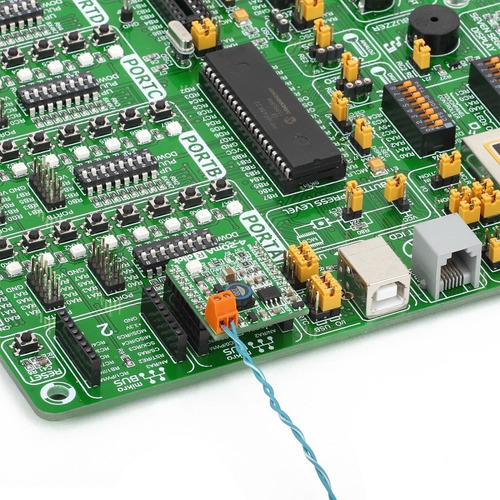

Junto con el módulo 4-20 mA T Click ™ este módulo constituye una norma completa de bucle de corriente de 4 a 20 mA.

Está diseñado para utilizar 3.3V o 5V.

Detalles Técnicos

- Tipo: Corriente.
- Aplicaciones: La placa es ideal para usar en el campo de control de procesos industriales y sistemas de prueba. Sirve como interfaz entre sensores o instrumentos conectados a MCU.
- Módulos a bordo: Monitor de derivación de corriente INA196, ADC de 12 bits MCP3201 y convertidor de sobrealimentación CC / CC TPS61041.
- Características principales: La placa recibe corriente de salida (4-20mA) del transmisor y la convierte en una tensión (0.4-2V)
- Beneficios clave: Diseño compacto con marcas de pantalla de seda claras y depictivas.
- Interfaz: GPIO, SPI.
- Voltaje de entrada: 3.3V o 5V.
- Compatibilidad: mikroBUS
- Tamaño del tablero: (28,6 x 25,4 mm)

Descargas

- 4-20 mA R click Examples. (https://libstock.mikroe.com/projects/view/564/4-20ma-r-click-example)

- 4-20 mA R click User Manual. (https://download.mikroe.com/documents/add-on-boards/click/4-20ma-r/4-20ma-r-click-manual-v100.pdf)

- Realizamos factura A o B

Preguntas y respuestas

¿Qué querés saber?

Preguntale al vendedor

Últimas realizadas

buenas. estoy necesitando algún módulo con entrada pasiva 4-20ma y salida relay on off programable. no necesito que tenga display, ni botonera ni configuración de rango. simplemente algún potenciómetros u otra forma de seleccionar a qué valor de corriente de entrada accionará el relay. tenés algo para esa aplicación? gracias.Denunciar
Buenos días, lamentablemente no contamos con algun modulo que cumpla con las necesidades que requiere. Saludos, ADICHIP.
13/08/2020Denunciar
Hola, la placa tiene un solo canal de entra 4-20? GraciasDenunciar
Buenos días, la placa tiene solo un canal de entrada. Saludos, ADICHIP.
20/07/2020Denunciar
Hola tenés el módulo t click que indicas en la publicación?.Denunciar
Buenas noches, contamos con el modulo transmisor en el siguiente link https://articulo.mercadolibre.com.ar/MLA-677026067-4-20-ma-t-transmisor-4-20-click-mikroe-1296-bus-industrial-_JM Saludos, ADICHIP.
09/01/2020Denunciar
HOLA VENDEDOR, ME SERVIRA PARA USARLO COMO GENERADOR DE 4-20Denunciar
Buenas tardes, este modulo es un receptor de 4-20mA por lo que no te servirá, lo que estas buscando es el modelo transmisor que podrás ver en el siguiente link https://articulo.mercadolibre.com.ar/MLA-677026067-4-20-ma-t-click-mikroelektronika-id1296-_JM Saludos, ADICHIP.
21/02/2019Denunciar
tenes stock?Denunciar
Buenas tardes, tenemos stock. Saludos, ADICHIP.
26/09/2018Denunciar
hola, tenes stock?Denunciar
Buenas tardes! Disponemos de stock, podes ofertar tranquilo. Saludos! ADICHIP.
02/11/2017Denunciar
Gracias por la respuesta, estoy cerca de la zona..perfecto entonces.Denunciar
Por nada, al contrario, gracias a vos por el interés en nuestros artículos. No hay problema, si estas por la zona podemos coordinar. Saludos!
26/10/2016Denunciar
Hola como estas, contas con local a la calle? SaludosDenunciar
Buenas noches, por el momento no tenemos local a la calle pero hacemos envíos a todo el país. En caso de decidir retirar tu compra podes hacerlo por un domicilio particular previa coordinación. Estamos en Zárate. Saludos!
26/10/2016Denunciar
es compatible con arduino?Denunciar
Hola buenos días, si es compatible. Saludos!
04/10/2016Denunciar
Hola comercializas algun modulo de 0-5volt a 4-20 mA, es decir que convierta los 0-5v a una salida de 4-20 mA- saludosDenunciar
El módulo contrario a este es un transmisor, probablemente sea lo que necesitas. Podes verlo en la web de MikroElektronika. Saludos!
10/07/2016Denunciar
