Descripción

Computadora Abierta Ciaa P/ Automatización Industrial

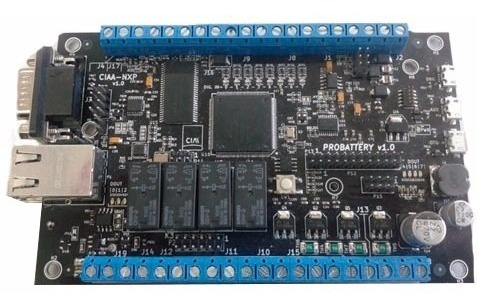

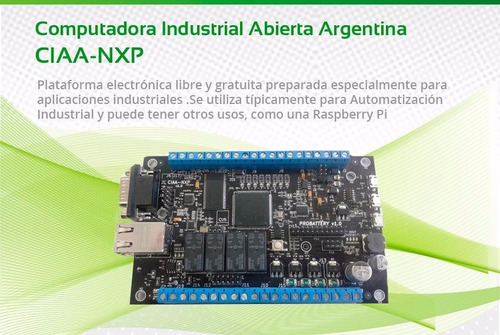

Computadora Industrial Abierta Argentina CIAA-NXP
Plataforma electrónica libre y gratuita preparada especialmente para aplicaciones industriales .Se utiliza típicamente para Automatización Industrial y puede tener otros usos, como una Raspberry Pi

CPU y Debugger
• Microcontrolador LPC4337JDB144. (Dual-core Cortex-M4 + Cortex-MO @ 204MHz). • USB-to-JTAG FT2232H. Soportado por OpenOCD.
Memorias
• Memorias internas del LPC4337 • SDRAM 128 Mbit (1542S16800E-7TL) • Flash QSPI 32 Mbit (S25FLO32PDXMF1011) • EEPROM 1 Mbit y 2 Kbit
Fuentes de alimentación

Rango de tensión de entrada típico: 12VDC a 30VDC
• Fuente switching para reducción a 5V-3A • Fuente lineal de 3.3V-1A a partir de los 5V • Fuente filtrada de 3.3V para conversores ADC • Protección de polaridad en la entrada • Protección de sobre-corriente • Protección contra transitorios • Protección por sobre-temperatura • LED testigo de encendido • Alimentación de gran parte de sus funcionalidades mediante USB
Interfaces de comunicación
Rango de tensión de entrada típico: 12VDC a 30VDC
• Ethernet con soporte PoE (requiere módulo de alimentación PoE) • USB On-The-Go • USB Device Auxiliar • RS232
O Basado en el estándar EIA/TIA-232. O Data Rate máximo mayor a 250Kbps. O Protección contra descargas electrostáticas (ESD). O Filtrado con Bead de Ferrite. O Control de Flujo por Hardware RTS/CTS O Salida por conector DB9
• RS485 • CAN
Transceptor compatible con el estándar 15011898. Estado recesivo mediante V-Split (mejoras en EMC) Transceptor de Alta Velocidad, hasta 1 Mbit/s (High-Speed). e Protección contra descargas electrostáticas (ESD). e Protección contra transitorios. (9 Resistencia de terminación del bus opcional mediante jumper.
Entradas / Salidas
• 8 entradas digitales optoacopladas • 4 entradas analógicas configurables por jumper 0-10V o 0-20mA
O Entradas analógicas configurables por Corriente/Tensión. o Lazo de corriente 4-20mA (con rango extendido 0-22mA), impedancia 237 Ohm. O Control por tensión 0-10V, impedancia de entrada 45 KOhm. G Protección contra transitorios. g Protección por filtrado de alta frecuencia o Protección por diodos de enclavamiento o Amplificador-Buffer, estable y Rail-to-Rail o Optimizado para aprovechar el rango del ADC (10 Bits)
• 4 salidas open-drain de 24V, 1A • 4 salidas a relé 24V, 2A.
l Seleccionables NA / NC por 4 bornera, mediante switch en PCB ej Capacidad de corriente para carga resistiva: 0,50A @ 125 VAC, 2A @ 30 VDC C LED testigo en cada salida.
• 1 salida analógica configurable por jumper 0-10V o 0-20mA • Conectores de expansión LV-GPIO, SPI, I2C.
Programación • Lenguaje C • Lenguaje Java • Lenguaje Python • Ladder • Snap
