Características principales

MarcaMikroElektronika
Modelo4-20 Ma T Click

Descripción

4-20 mA T Click MikroElektronika

- Realizamos factura A o B

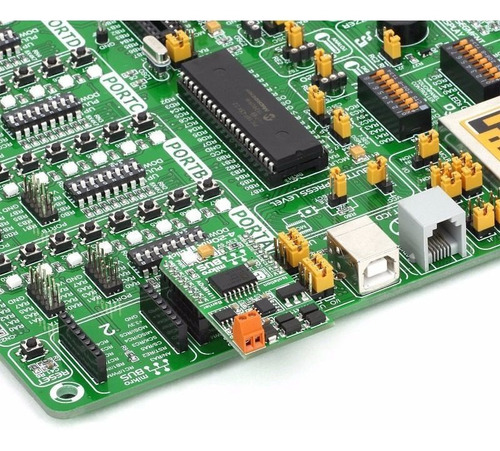

4-20 T Click es una placa complemento en formato mikroBUS compacta y fácil para agregar protocolo de comunicación estándar 4-20 mA industrial a su diseño. Cuenta con el ADuM1411 aislador digitales Quad-Chanel, MCP4921 DAC de 12 bits, así como con el XTR116 transmisor de bucle de corriente de 4-20 mA.

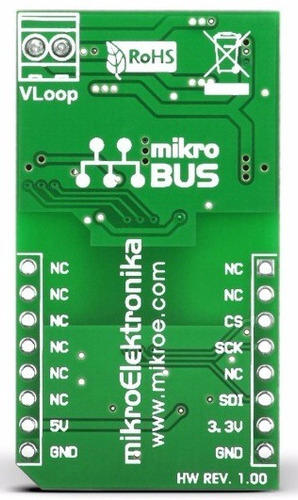

4-20 T Click™ se comunica con el microcontrolador a través de tres líneas mikroBUS™ SPI (SDI, SCK, CS). El modulo 4-20 mA R Click™ es el complemento para agregar comunicacion mediante el estándar de bucle de corriente de 4 a 20 mA.

La placa está diseñada para utilizar 3.3V y 5V. La fuente de alimentación posee un diodo LED que indica presencia de alimentación

Detalles Técnicos

Aplicaciones:
- Es ideal para el uso en el campo de los sistemas de control de procesos industriales y de prueba. Sirve como interfaz entre los sensores o instrumentos conectados a la MCU

Módulos de a bordo:
- ADuM1411 Quad-Chanel aislador digital, MCP4921 DAC de 12 bits, así como XTR116 4-20 transmisor de bucle de corriente.

Características principales:
- La placa recibe la señal digital de entrada del microcontrolador y establece la corriente de bucle de salida (4-20 mA)

Beneficios clave:
- Aislamiento galvánico proporcionado a través del acoplador óptico ADuM1411. A bordo terminal de tornillo para una conexión más fácil. Hasta 10 Mbps de velocidad de datos (NRZ)
Interfaz: SPI

Fuente de alimentación: 3.3V o 5V

Compatibilidad: MikroBUS

Medidas: M (42,9 x 25,4 mm)

Descargas

- 4-20 mA T click User Manual. (https://download.mikroe.com/documents/add-on-boards/click/4-20ma/4-20ma-click-manual-v100.pdf)
- 4-20 mA T click Examples. (https://libstock.mikroe.com/projects/view/439/4-20ma-t-click)

- Realizamos factura A o B

Preguntas y respuestas

¿Qué querés saber?

Preguntale al vendedor

Últimas realizadas

la señal que recibe puede ser sonda pt-100 o ntc y convertirla en 4-20?Denunciar
Buenas tardes, no es posible utilizarlo de ese modo. El módulo se controla mediante SPI con un microcontrolador, tanto el transmisor 4-20 como el receptor son SPI. Saludos, ADICHIP.
08/09/2020Denunciar
Hola.necesito un modulo que genere una señal de 4-20 ma para probar una entrada. Esto sirve?Denunciar
Buenos días, si este módulo es transmisor 4-20. En la descripción encontraras mas información sobre el producto. Saludos! ADICHIP.COM.AR
17/07/2020Denunciar
Bunas tardes, necesito convertir una entrada de tension 0 a 100mv en una salida 4 a 20ma, tienen algo para ofrecerme. GraciasDenunciar
Buenos días, por el momento no tenemos un producto para lo que requiere, este modulo transmite en 4-20mA a partir de los datos obtenidos mediante SPI, vamos recibir otros módulos durante el mes, quizá podamos ayudarle en un par de semanas. Saludos, ADICHIP.
06/05/2019Denunciar
