Placa Inverter Módulo Driver Universal Led Tv 10 A 48 PuLG

Descripción

********** ATENCIÓN!! MUY IMPORTANTE **********
LAS PLACA SON PROBADAS UNA POR UNA POR NOSOTROS ANTES DE SU EMBALAJE
DEBIDO A QUE UNA INSTALACIÓN INCORRECTA PUEDE DAÑAR LA PLACA, SOLICITAR POR MENSAJERÍA LA GUÍA BÁSICA DE INSTALACIÓN Y ANTE CUALQUIER DUDA DURANTE EL PROCESO DE CONEXIÓN CONSÚLTENOS
PREVIAMENTE A LA COMPRA, RECOMENDAMOS ASEGURARSE QUE LA PLACA SEA COMPATIBLE CON SU EQUIPO YA QUE LA VERSATILIDAD DE LA MISMA ESTÁ LIMITADA A LOS REQUERIMIENTOS DE POTENCIA DEL BACKLIGHT

• Fabricante: Creatall
- Modelo: CA-255S (Diferente a CA-255)

• Descripción:

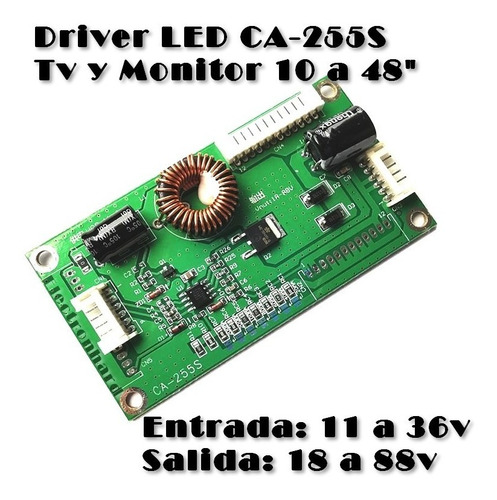

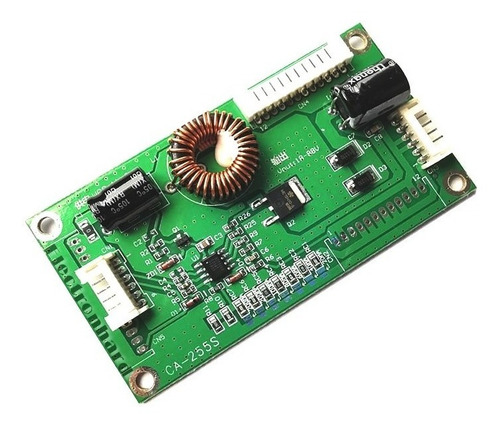

~ Placa Driver Inverter Universal para backlight de Tv/Monitor LED de 10 a 48" ~
(Dependiendo de la configuración de LEDs de backlight)
- Circuito Booster de corriente constante
- Tensión de salida a LEDs (LED+): 18 a 88V Autoajustable (Se adapta automáticamente a la tensión y cantidad de LEDS de la pantalla)
- Tensión de alimentación (VCC): 11 a 36vcc
- Corriente de salida (ajuste de fábrica): 300mA
- Rango de Iout: 20-1000mA (la corriente de salida puede ajustarse mediante 7 puentes predefinidos y combinaciones de las resistencias R10 y R11)
- Medidas aproximadas: 85mm x 45mm x 12mm (alto)

- Previo a la conexión de la alimentación deben conectarse las tiras de LEDs a las salidas.

CONEXIONADO:
Las funciones de todos los pines están serigrafiadas en la cara posterior de la placa.
Esta placa presenta una versatilidad mejorada en lo que respecta a salidas a los LEDs

CN1 (6 PINES) CABLE NO PROVISTO

PIN 1 Y 2: VCC (11 A 36V)
PIN 3: ON/OFF (Encendido del backlight). Puede estar señalizado en el equipo original como: BL-ON, ENA, etc (2,5 a 5v)
PIN 4: VADJ (Control de luminosidad). Puede estar señalizado como: Bright, PWM, BRI. DIM, ADJ, etc. Regula por PWM (3,3v 200Hz-2KHz) o por nivel de continua (0 a 5v donde 0v es brillo máximo)
PIN 5 Y 6: GND

CN3: (6 PINES) CABLE NO PROVISTO

PIN 1 y 2: LED -
PIN 3 y 4: LED +
PIN 5 y 6: LED -

CN4: CABLE NO PROVISTO
12 pines configurables. Se puede establecer cada pin individualmente como salida LED+ o LED- mediante puentes

CN2: 12 contactos (sin conector)
Ideal para soldar los cables de backlight directamente a las salidas de la placa

Antes de efectuar la compra verificar que la placa universal se adapte a los requerimientos del Tv o monitor a reparar.

• Aplicaciones:
- Reemplazo de etapas driver o placas driver LED originales en diferentes Tv
- Reemplazo de etapas driver o placas driver LED originales en diferentes Monitores

ESTE MÓDULO ESTÁ ORIENTADO A TÉCNICOS REPARADORES CON EXPERIENCIA
PARA SU INSTALACIÓN Y CONEXIÓN SE REQUIEREN CONOCIMIENTOS MEDIOS / AVANZADOS DE ELECTRÓNICA YA QUE LA PLACA NO INCLUYE UN MANUAL DE INSTALACIÓN
--------------------------------------------------------------------------------------------------
Emitimos factura A y B
Realice todas las consultas antes de ofertar.
Horario de atención: Lunes a viernes de 10:30 a 12:30 y 13:30 a 17hs
Aceptamos Mercado Pago
Enviamos por Mercado Envíos

Garantía del vendedor: 7 días
