Características principales

MarcaGenérico
ModeloCelda de carga 1KG

Otras características

  • Microcontrolador: Hx711AD

  • Voltaje de funcionamiento: 3 a 12 VDC

  • Voltaje mínimo de entrada recomendado - Voltaje máximo de entrada recomendado: 3V - 12V

  • Voltaje mínimo de entrada límite - Voltaje máximo de entrada límite: 0V - 0V

  • Peso: 1 kg

Descripción

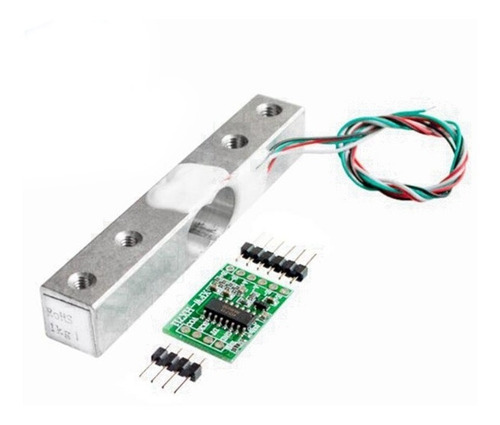

Celda De Carga Sensor Peso Balanza 1kg + Interfaz HX711AD

- Realizamos factura A o B

Las celdas de carga son transductores que soportan cargas de compresión, tensión y flexión y las convierten en una magnitud eléctrica proporcional a la carga. La aplicación principal de las celdas de carga es la medición de peso.
Las celdas de carga poseen normalmente 4 galgas extensiométricas conectadas en una configuración de puente Wheatstone. Esta configuración permite leer de forma precisa las variaciones de resistencia en las galgas.
El módulo HX711 es un transmisor entre las celdas de carga y un microcontrolador como Arduino, permitiendo leer el peso en la celda de manera sencilla.

El chip HX711 posee internamente la electrónica para la lectura del puente de Wheatstone formado por la celda de carga y también un conversor ADC de 24 bits. Se comunica con el microcontrolador por medio de un protocolo de tipo serial mediante 2 pines (Clock y Data).
Las celdas de carga estan formadas por galgas extensiométricas en configuración de puente Wheatstone. Para conectar la celda al módulo HX711 son necesarios 4 cables, los colores utilizados habitualmente son Rojo, Negro, Blanco y Verde. Cada color corresponde a una señal como se muestra a continuación:

Rojo: Voltaje de excitación +, E+, VCC
Negro: Voltaje de excitación -, E-, GND
Blanco: Amplificador +, Señal +, A+
Verde: Amplificador -, Señal -, A-

Detalles técnicos

- Capacidad de carga nominal: 1 Kg
- Salida de Cero: 0.05% FS
- Precisión: 0.02% FS
- Precisión-Temperatura: 0.02% FS
- Temperatura de trabajo: -10ºC a 50ºC
- Sobre carga de seguridad: 150%
- Salida: 4 cables (puente wheatstone)
- Dimensiones: 80mmx12x12mm
- Longitud cables: 16 cm
- Material: Aluminio

- Realizamos factura A o B
