Llave Térmica Din 4x125 50ka C Abb

Descripción

Información general
Tipo de producto extendido:S804S-C125
Identificación de producto:2CCS864001R0844
EAN:7612271200954
Descripción del catálogo:MCB de alto rendimiento S804S-C125
Descripción larga:El S804S-C125 es un interruptor automático de alto rendimiento de 4 polos con característica C, con terminal de jaula y una corriente nominal de 125 A. Es un dispositivo limitador de corriente con una capacidad de corte máxima de 50kA a 240 / 415V. Se puede utilizar para voltajes de hasta 400/690 V y también en CC. Tiene dos mecanismos de disparo diferentes, el mecanismo de disparo térmico para protección contra sobrecargas y el mecanismo de disparo electromecánico para protección contra cortocircuitos. El S804S-C125 cumple con IEC / EN 60947-2 y permite el uso para aplicaciones industriales. Tiene numerosas aprobaciones, por lo que se puede utilizar en todo el mundo. La amplia gama de accesorios hace que el uso de S804S-C125 sea más cómodo. Debido a la rápida extinción del arco de S804S-C125, su aplicación estará protegida.
Categorías
Productos »Productos y sistemas de bajo voltaje» Productos de carril DIN modular »Interruptores automáticos de alto rendimiento HPCB

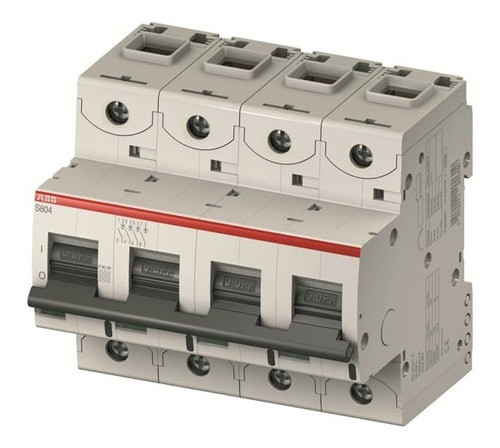

S804S-C125 - imagen 0
Técnico
Estándares:IEC / EN 60947-2
Número de polos:4
Número de polos protegidos:4
Característica de disparo:C
Corriente nominal (I n ):125 A
Voltaje operativo nominal:400/690 V CA
375 V CC
Pérdida de potencia:en las Condiciones de Operación nominales por Polo 9.4 W
Voltaje de aislamiento nominal (U i ):690 V CA
Frecuencia nominal (f):50 ... 60 Hz
Capacidad nominal de cortocircuito (I cn ):(400 V) 25 kA
(230 V) 25 kA
Capacidad máxima de ruptura de cortocircuito nominal (I cu ):(240/415 V CA) 50 kA
(254/440 V CA) 30 kA
(400/690 V CA) 4,5 kA
(125 V CC) 30 kA
Capacidad nominal de corte de cortocircuito de servicio (I cs ):(240/415 V CA) 40 kA
(254/440 V CA) 15 kA
(400/690 V CA) 4 kA
(125 V CC) 30 kA
Clase de limitación de energía:3
Categoría de sobrevoltaje:IV
Grado de contaminación:3
Voltaje nominal de resistencia al impulso (U imp ):8 kV
Material de la carcasa:Grupo de aislamiento I, RAL 7035
Marcado del actuador:E / S
Indicación de posición de contacto:ENCENDIDO / APAGADO / VIAJE
Grado de protección:IP20
Observaciones:Conexión desde arriba y abajo
Conexión con CU solo
IP40 en caja con tapa
Terminal de jaula con tornillo cautivo
Resistencia eléctrica:4000 ciclos
Resistencia mecánica (N endu ):6000 ciclo
Tipo de terminal:Terminales de tornillo
Capacidad de conexión:Rígido 0 ... 50 mm²
Flexible 0 ... 70 mm²
Par de apriete:3,5 N · m
31 pulg · lb
Destornillador recomendado:Pozidriv 2
Montaje en carril DIN:TH35-15 (riel de montaje de 35 x 15 mm) según. según IEC 60715
TH35-7.5 (carril de montaje de 35 x 7.5 mm) según. según IEC 60715
Posición de montaje:Alguna
Profundidad incorporada ( t 2 ):82,5 milímetros
Ambiental
Temperatura ambiente:Operación -25 ... 60 ° C
Temperatura del aire ambiente de referencia:acc. según IEC60947-2 30 ° C
según. según EN60898-1 30 ° C
Resistencia a las vibraciones según. según IEC 60068-2-6:2 - 13,2 Hz / 1 mm
13,2 -
100 Hz / 0,7 g con carga 100% x Ie
Condiciones ambientales:Calor húmedo cíclico acc. según IEC 60068-2-30 12 + 12 ciclos
Calor húmedo Cíclico según. según IEC 60068-2-30 55 ° C @ 90-96%
Calor húmedo cíclico según. según IEC 60068-2-30 25 ° C @ 90-100%
Prueba de calor seco B según. según IEC 60068-2-2 16 horas a 55 ° C
Prueba de calor seco B según. según IEC 60068-2-2 2 horas a 70 ° C
Estado de RoHS:Siguiendo la Directiva de la UE 2011/65 / UE
Dimensiones
Ancho neto del producto:106 milímetros
Profundidad / longitud neta del producto:82,5 milímetros
Altura neta del producto:95 mm
Peso neto del producto:980 g
Información del contenedor
Unidades de Paquete Nivel 1:caja 1 pieza
Ancho del paquete 1:105 mm
Paquete Nivel 1 Profundidad / Longitud:111 milímetros
Altura del paquete 1:99 mm
Paquete Nivel 1 Peso bruto:1010 g
Paquete de nivel 1 EAN:7612271200954
