Inverter Driver Tv Led Universal 10 A 48 Pulgadas 18 A 88v.
en 6 cuotas de
Precio sin impuestos nacionales:
Llega hoy
Solo en CABA y zonas de GBA
Comprando dentro de las próximas 3 h 33 min
Retirá a partir mañana sábado en correos y otros puntos
Comprando dentro de las próximas 4 h 33 min
Ver en el mapaStock disponible
MercadoLíder | +10mil ventas
- Tenés 30 días desde que lo recibís.
- Compra ProtegidaSe abrirá en una nueva ventana, recibí el producto que esperabas o te devolvemos tu dinero.
MARIMON ELECTRONICA
+100 Seguidores
+500 Productos
MercadoLíder Platinum
¡Uno de los mejores del sitio!
+10mil
Ventas concretadas
Brinda buena atención
Despacha sus productos a tiempo
Medios de pago
Cuotas sin Tarjeta
Tarjetas de crédito
Tarjetas de débito
Efectivo
Características del producto
Características principales
Marca | Marimon Electrónica |
|---|---|
Modelo | CA-255s |
Voltaje mínimo de entrada - Voltaje máximo de entrada | 11V - 36V |
Voltaje mínimo de salida - Voltaje máximo de salida | 18V - 88V |
Registros de producto
Organismo de certificación (OCP) | Otro (sin especificar) |
|---|
Otros
Altura | 1,2 cm |
|---|---|
Ancho | 4,5 cm |
Largo | 8,5 cm |
Con salida USB | No |
Con indicador LED | No |
Con botón de encendido/apagado | No |
Descripción
Descripción
• Fabricante: Creatall
- Modelo: CA-255s (Diferente a CA-255)
• Descripción:

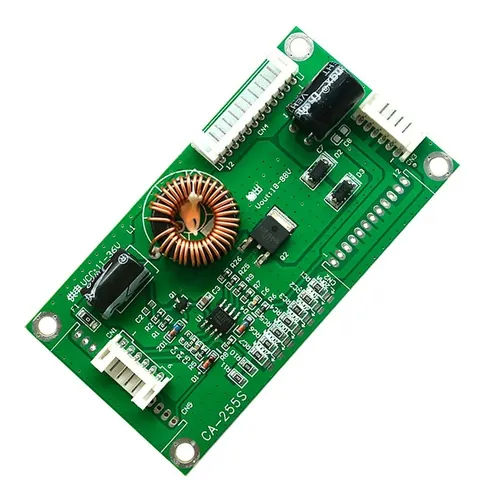

~ Placa Driver Inverter Universal para backlight de Tv/Monitor LED de 10 a 48" ~
(Dependiendo de la configuración de LEDs de backlight)
- Circuito Booster de corriente constante
- Tensión de salida a LEDs (LED+): 18 a 88V Autoajustable (Se adapta automáticamente a la tensión y cantidad de LEDS de la pantalla)
- Tensión de alimentación (VCC): 11 a 36vcc
- Corriente de salida (ajuste de fábrica): 300mA
- Rango de Iout: 20-1000mA (la corriente de salida puede ajustarse mediante 7 puentes predefinidos y combinaciones de las resistencias R10 y R11
- Medidas aproximadas: 85mm x 45mm x 12mm (alto)
- Previo a la conexión de la alimentación deben conectarse las tiras de LEDs a las salidas.
CONEXIONADO:
Las funciones de todos los pines están serigrafiadas en la cara posterior de la placa.
Esta placa presenta una versatilidad mejorada en lo que respecta a salidas a los LEDs
CN1 (6 PINES) CABLE NO PROVISTO
PIN 1 Y 2: VCC (11 A 36V)
PIN 3: ON/OFF (Encendido del backlight). Puede estar señalizado en el equipo original como: BL-ON, ENA, etc (2,5 a 5v)
PIN 4: VADJ (Control de luminosidad). Puede estar señalizado como: Bright, PWM, BRI. DIM, ADJ, etc. Regula por PWM (3,3v 200Hz-2KHz) o por nivel de continua (0 a 5v donde 0v es brillo máximo)
PIN 5 Y 6: GND
CN3: (6 PINES) CABLE NO PROVISTO
PIN 1 y 2: LED -
PIN 3 y 4: LED +
PIN 5 y 6: LED -
CN4: CABLE NO PROVISTO
12 pines configurables. Se puede establecer cada pin individualmente como salida LED+ o LED- mediante puentes
CN2: 12 contactos (sin conector)
Ideal para soldar los cables de backlight directamente a las salidas de la placa
Antes de efectuar la compra verificar que la placa universal se adapte a los requerimientos del Tv o monitor a reparar.
• Aplicaciones:
- Reemplazo de etapas driver o placas driver LED originales en diferentes Tv
- Reemplazo de etapas driver o placas driver LED originales en diferentes Monitores
ESTE MÓDULO ESTÁ ORIENTADO A TÉCNICOS REPARADORES CON EXPERIENCIA
PARA SU INSTALACIÓN Y CONEXIÓN SE REQUIEREN CONOCIMIENTOS MEDIOS / AVANZADOS DE ELECTRÓNICA YA QUE LA PLACA NO INCLUYE UN MANUAL DE INSTALACIÓN
Opiniones del producto
Calificación de características
| Relación precio-calidad | |
| Potencia | |
| Resistencia |
Opiniones con fotos
Opiniones destacadas
44 comentariosEs muy fácil de instalar y cumple muy bien con su función. Ha demostrado ser práctico y adaptable, funcionando perfectamente en diferentes modelos de televisores.
Calificación 5 de 5
Excelente, muy buen driver, nada en contra. En mi caso lo use para un monitor/tv de 23" que lleva una tira de 36 led repartidas en 2 paralelas de 18 leds en serie, y sin bien, la corriente de salida, viene seteada a 300ma, lo probé y la tira levantaba mucha temperatura, baje la corriente con las resistencias. Nada mas que agregar un golazo. Solucion practica, voltaje de entrada, tener las señales de entrada y regular corriente de salida y viaja.
Calificación 4 de 5
Funciona muy bien y por el precio es una solución imbatible. Lo único malo que le noté es que el rango de entrada no es 11-36v como dice el fabricante de la placa, sino que es 10-18v como se indica en la hoja de datos del integrado principal (12v nominales). Pasándome de 18v (y hasta 30v), me dejó de regular la corriente y no respondía a la señal de brillo ni la de on/off. La placa se la bancó bien y sigue funcionando ok, sólo se quemaron un par de leds que había conectado para probar el módulo. Recomiendo hacer una primer prueba alimentando esta placa con una fuente con limitación de corriente, porque en caso de un fallo catastrófico de todos los leds (que suelen fallar en corto), es probable que se queme la placa porque lo único que absorbería toda la corriente de salida son las pequeñas resistencias "selectoras" de corriente que están en serie con los leds y no creo que se banquen los 360mw mínimos que el fabricante de la placa define para la salida.
Calificación 5 de 5
Excelente para reparar y/o reemplazar driver leds. Funcionamiento confiable. Depende del diseño puede ser necesario adaptar (invertir la polaridad) la señal de dim.
Calificación 4 de 5
Funciona perfecto.
Calificación 5 de 5
Muy buen precio, calidad y fácil de instalar.
